Теплообменники
Пластинчатый теплообменник (ПТО) — это теплообменный аппарат поверхностного типа, предназначенный для осуществления теплообмена между различными средами: жидкость-жидкость и пар-жидкость, обмен тепла в котором происходит между двумя средами через контактные пластины без смешения. Теплопередающая поверхность пластинчатого теплообменника образована из тонких гофрированных пластин.
Теплообменники пластинчатые разделяются на разборные и неразборные.

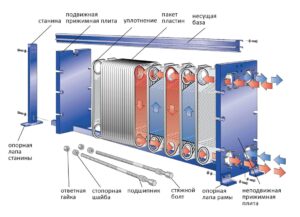

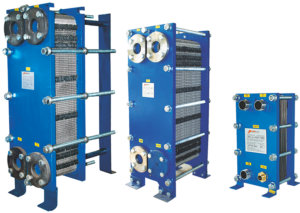

В разборных ПТО герметичность между пластинами обеспечивается установкой прокладочного материала между пластинами, а сами пластины зажимают плитами. В неразборных – пластины спаивают или сваривают между собой. При этом можно обойтись без зажимных плит, что облегчает конструкцию и уменьшает габариты теплообменника. Преимуществом разборного теплообменника является возможность чистки и ремонтопригодность, недостаток — большие по сравнению с неразборным теплообменником габариты, химическая устойчивость и прочность прокладочных материалов ниже, чем у сварного или паяного шва.
Наиболее широкое распространение получили разборные теплообменники, которые применяются в сфере ЖКХ для систем отопления и горячего водоснабжения, а также в пищевой промышленности при охлаждении, испарении и пастеризации. В качестве сред могут быть: вино, сусло, молочная сыворотка, молоко, растительное масло и т.п.

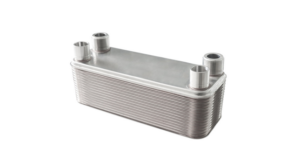

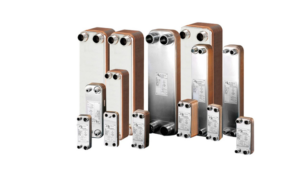

Паяный пластинчатый теплообменник — это устройство, предназначенное для передачи тепла от среды с более высокой температурой (греющий теплоноситель) к среде с более низкой температурой (нагреваемый теплоноситель) через разделяющие стенки (поверхность теплообмена). Такой способ передачи тепла называется рекуперативным. Поверхностью теплообмена является пакет штампованных пластин из нержавеющей стали с гофрированной поверхностью разного профиля спаянных между собой.
Паяные теплообменники применяются в системах отопления, горячего водоснабжения, холодоснабжения для вентиляционных установок и кондиционеров.
В холодильных установках пластинчатые теплообменники применяют в качестве испарителей и конденсаторов холодильных машин, а также используются в различных схемах повышения эффективности цикла холодильной машины, например в качестве экономайзера, рекуператора и так далее.
В паяных теплообменниках в качестве теплоносителя используются вода, гликолевые растворы с концентрацией не более 50 %.
Некоторые модели паяных ПТО эффективно применяются с большинством хладогентов (фреон), в том числе с аммиаком. Данное дополнение к устройству делает его довольно универсальным агрегатом.
Сферой применения таких теплообменников являются: тепловые насосы, осушители сжатого воздуха, чиллеры и другая холодильная техника.
В стандартном исполнении для изготовления теплообменников для фреона применяют нержавеющую сталь марки AISI 316L. Максимально допустимое давления внутри пластин составляет 30 бар, по запросу 45 бар.
